製品情報

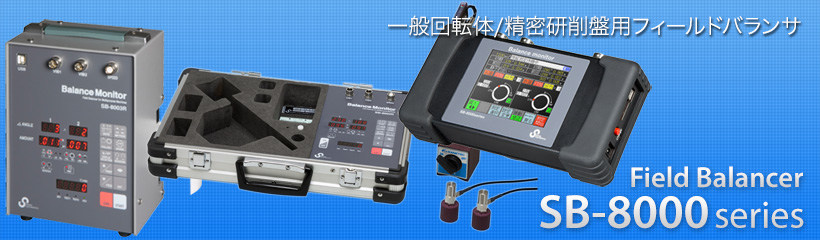

一般回転体&超精密機械用フィールドバランサ

使いやすさを徹底追求し、コンパクトなサイズに設計されたバランス測定器のベストセラー機。目的に合わせて3タイプからお選びいただけます。

SB-8002R

1.トランク一体型の軽量コンパクトタイプ。
2.大型7セグLEDに手順や位相・振幅等の測定結果を2面まで表示。
3.専用タッチキーで簡単操作。

SB-8002RB

1.手のひらサイズの超小型軽量タイプ。
2.バッテリ駆動で、屋外や広い工場など電源の無い所で使用可。
3.タッチパネル式カラー液晶
4.USBポート・microSDカードスロット装備

SB-8003R

1.内蔵プリンタで測定データをその場で印字。
2.USBポートでPC接続し、データ管理・レポート作成
3.大型7セグLEDに手順や位相・振幅等の測定結果を2面まで表示。

用途

・NC旋盤、高速金型加工機、高速スライサ、ダイシングソ一、内面研削盤、木工機械、粉砕機、ブ口ア、ポンプ、コンプレッサといったあらゆる回転機械

型式バリエーション

主な特長

SB-8000

測定精度が極めて高い

・シグマ独自の多変量解析方式を採用し、61,000min-1までの一定速バランシングを、分解能0.001μmという高精度で修正可能です。

一定速8002R動画解説 一定速8002RB動画解説

位相・振幅を2面まで表示

・大型7セグLEDで手順や測定結果を表示(8002R/8003R)
・カラー液晶タッチパネルでグラフィカルに表示(8002RB)
・感度切替えはオートレンジで、面倒な切替え操作が不要。

スピーディで正確な修正が可能

・専用タッチキーを採用した分かりやすい操作(8002R/8003R)
・極座標・分力修正がワンタッチ切替え表示可能
・測定時間が極めて早い(当社比で約4倍)

高速回転機械の修正が可能

・特に1,000min-1を超える領域で多変量解析の威力を発揮し、他方式の追随を許しません。

振動分析機能

・アンバランス振動分析・調和振動分析

UVA他動画解説

プリンタ

・測定データをその場ですぐにプリントアウトできます。(8003R)

USBポート

・パソコンに測定データ(Excel)を転送し、検査結果の管理・レポート作成が容易です。 (8002RB/8003R)

外部通信動画解説

開角計算によるバランス修正方式に対応(オプション)

・研削砥石のバランス修正だけでなく、一般回転機械にバランス駒の機構を設ける事により、現場での修正ウェイト作りを省いて、バランス修正が可能です。(8002RGB:1面修正)

開角計算動画解説

操作手順

梱包重量・サイズ 価格一覧表 PDFカタログ 技術資料

トランク一体型(8002R)
外寸:385(W)× 120(D)×255(H)
総質量:約5kg

トランクケースに収納(8002RB)
外寸:385(W)× 120(D)×255(H)
総質量:約4.3kg

トランクケースに収納(8003R)
外寸:455(W)× 185(D)×320(H)
総質量:約7.5kg

SB-8000シリーズ仕様比較表
