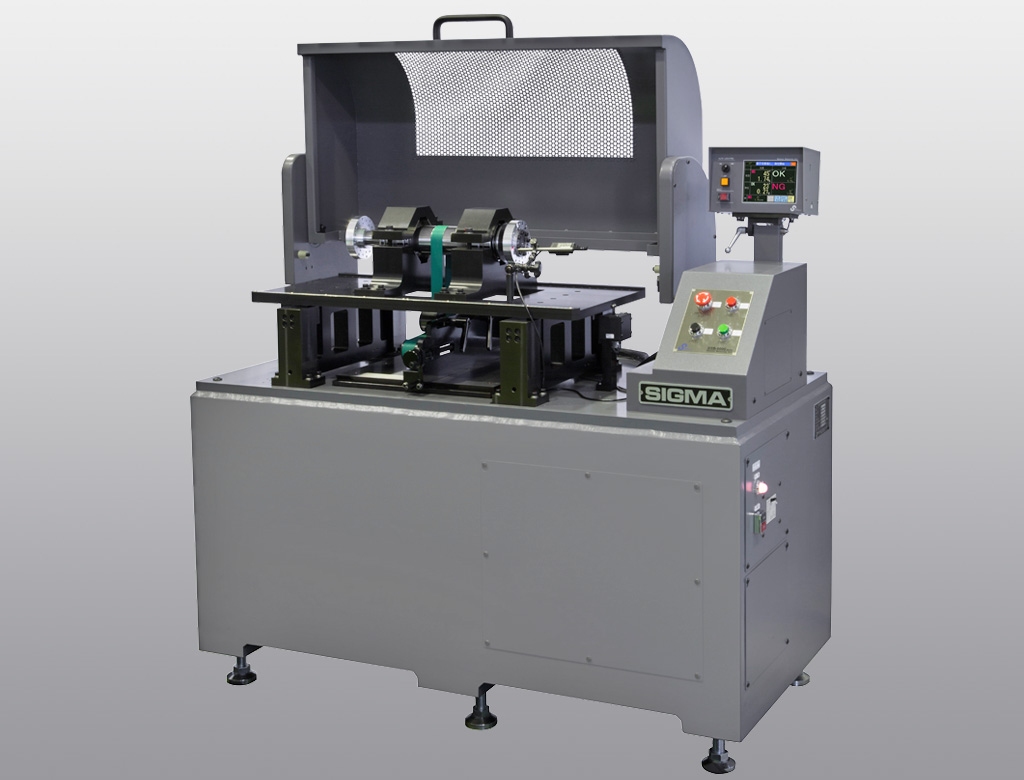

ベアリングASSYされたロータのバランシングに最適な、ベアリング組込ロータ用横形2面釣合い試験機
・ロータ 最大質量 :80kg
・最大胴径 :ø195mm
・ベルト掛け径 :ø20〜ø125mm
・軸受間隔 :160〜720mm
・駆動方式 :アンダースラングベルト駆動
・測定面数 :1〜2面
・到達最少比不釣合い :試験体の回転精度による
スピンドルロータ軸、ジェットエンジンタービン軸等
主な特長
実機に近いバランシングが可能
ベアリング基準で回転させるため、実機に近い状態でのバランシングが可能。
グラフィカル表示で簡単操作
5.7インチカラー液晶タッチパネル
小型省スペース
無駄を徹底的に排除したコンパクト設計
SSB-6080A仕様表
| 型番 | SSB-6080A | |
|---|---|---|
| 試験体 | ロータ最大質量 | 80k g |
| 最大胴径 | ø195mm | |
| ベルト掛け径 | ø20〜ø125mm | |
| 軸受間隔 | 160〜720mm | |
| 機構部 | 駆動方式 | アンダースラングベルト駆動 |
| 駆動電動機 | ACサーボモータ 1kW | |
| 試験回転数 | 500 〜 3,000min-1（試験体外形寸法による） | |
| 振動架台 | ソフトタイプ振動架台 | |
| 不釣合い位置確認 | 自動位置決め機能による | |

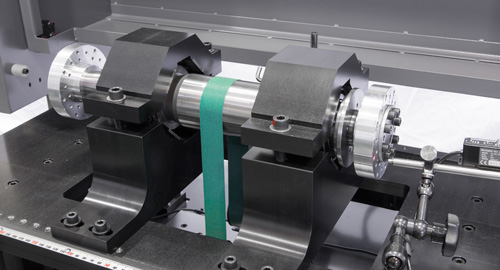

| 軸受方式 | Vブロック軸受（ベアリング外輪把握） | |
| 計測部 | 到達最小比不釣合い | 試験体の回転精度による |
| 測定面数 | １〜２面 | |
| 表示器 | 5.7インチTFTカラー液晶タッチパネル | |
| 最小表示不釣合い | 0.01mg | |
| 表示方式 | 極座標表示および分力（3〜99）表示 （修正おもりは付加／削除を任意に選択可能） | |
| ワークデータ記憶数 | 50個（但しUSBメモリを追加することで無制限） | |
| 合否判定 | 管理値設定による合否判定機能 | |
| 電源 | 三相200V ±10％ 50/60Hz | |
| データ通信 | USBメモリ／USBケーブルによるバランスデータの転送（オプション） | |
| その他 | 装置寸法 | 1,320mm(Ｗ)×670mm(Ｄ)×1,231mm(Ｈ) |
| 重量 | 約920kg（試験機本体＋専用架台） | |
