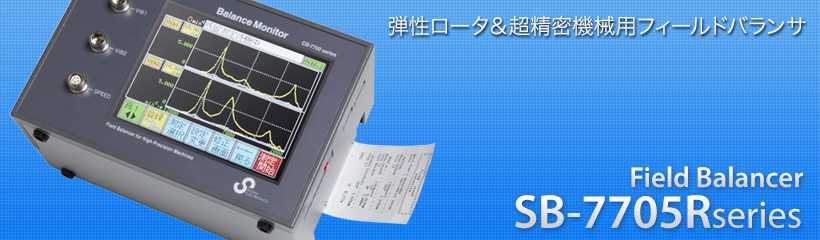

弾性ロータ&超精密機械用フィールドバランサ

 SB-7705Rシリーズは、高速スピンドルで発生する高次曲げモード不釣合い振動を抑えるため、多速度・多面法を導入した弾性ロータ用のフィールドバランサ。全運転回転域において3次元(XYZ方向)の振動を抑える事に成功した、業界で唯一の製品です。

用途

・マシニングセンタ、繊維機械、高速タッピングセンタ一等の加減速する高速回転機械
・NC旋盤、高速金型加工機、高速スライサ、ダイシングソ一、内面研削盤、木工機械、粉砕機、ブロワ、ポンプ、コンプレッサといったあらゆる回転機械
・研削盤(平面研削盤、成形研削盤、センタレス研削盤、円筒研削盤)もオプションで修正可能

型式バリエーション

主な特長

弾性/剛性ロータのバランス修正が可能

・高速回転機械の主軸は、高速回転化と小型化に伴い、その曲げ剛性は相対的に低下し、運転領域に危険速度を持つようになりました。
・SB-7705Rシリーズが装備する多速度・多面法によるバランス修正は、低速から超高速までの全回転域にわたって修正が可能です。

多速度動画解説

修正結果予測機能

・修正結果を予測し、効率的なバランシングが可能です。

FFTアナライザを標準搭載

・基本的な周波数分析と軸受診断機能を搭載

FFT等動画解説

振動分析機能

・アンバランス振動分析
・調和振動分析
・Overall振動モニタ

UVA他動画解説

リサージュ曲線表示機能

・各回転数のリサージュを連続的に表示可能
・軸心の軌跡を視覚的に確認可能

レポートの作成や測定データの管理が容易

・測定データごとに登録名称で管理が可能
・USB通信でパソコンに測定データの転送が可能
・USBメモリに測定データの保存が可能
・画面のハードコピーが可能

外部通信動画解説

開角計算によるバランス修正方式に対応(オプション)

・研削砥石のバランス修正だけでなく、一般回転機械にバランス駒の機構を設ける事により、現場での修正ウェイト作りを省いて、バランス修正が可能です。(G:1面 / GW:2面修正に対応)

開角計算動画解説

主なオプション

・振動chオプション
・開角計算釣合せ(砥石のバランス修正その他)
・多面測定 振動センサ+ケーブル

選択できる振動入力ch数(-4/6)

USB通信:
mini-Bタイプコネクタ

USBメモリポート

トランクケースに本体・付属品すべて収納
外寸:455(W)×185(D)×320(H)
総質量:約8kg

・FFTアナライザ・リサージュ曲線
・多速度振動波形・多速度モーダル円

型式について 操作手順
カタログダウンロード(外部サイトへ移動します)
梱包重量・サイズ
技術資料

SB-7705R 仕様詳細

【測定回転数:標準】 【測定回転数:高速】 【測定回転数:超高速】 【測定回転数:低速】
型式 SB-7705RRHRSRL-
【測定範囲】
対象ワーク 剛性ロータ・弾性ロータ・砥石
測定回転数 (一定速) 180min–1 〜 61,000min–1 180min–1 〜 120,000min–1 180min–1 〜 240,000min–1 60min–1 〜 61,000min–1
測定回転数 (多速度) 600min–1 〜 61,000min–1 600min–1 〜 120,000min–1 600min–1 〜 240,000min–1 600min–1 〜 61,000min–1
測定回転分解能 1 min–1
振動分解能 0.001µm
振動入力ch数 4ch / 6ch
測定方式 多速度測定、一定速測定
修正面数 多速度測定:1〜4面、一定速測定:1〜2面
【修正方式】
極座標修正 0°〜359° (角度分解能:1°)
分力修正 3〜50分力
修正重り 付加 / 削除
【振動分析機能】
アンバランス振動分析 時系列的なアンバランス振動ベクトルの記録
調和振動分析 高調波成分の分析
FFTアナライザ 周波数分析機能 (時間波形測定機能を含む)
OverAll 振動計 Acc. Peak / Acc. RMS / Acc. C.F. / Vel. RMS / Disp. EQP (測定範囲 Acc:0.1〜40m/s²)
OverAll 振動モニタ 非装備
【その他】
USBメモリポート 標準装備
USB通信ポート mini-Bタイプ (PCへのデータ転送、画面のハードコピー)
偏心補正機能 標準装備
測定レンジ切換 全自動
登録データ保存数 8個 (6ch仕様の場合、4個となります) 8個 (6ch仕様の場合、4個となります) 4個 (6ch仕様の場合、2個となります) 8個 (6ch仕様の場合、4個となります)
液晶モニタ 5.7インチTFTカラー液晶 (LEDバックライト方式) / タッチパネル
電源電圧 AC駆動 ACアダプタ:AC100〜240V ±10% 50/60Hz
使用環境 気温:10〜40℃・湿度:20〜80%RH (非結露)
本体寸法 204(W) × 71(D) × 137(H) mm
本体質量 約1.7kg (プリンタ付の場合:約2.2kg)
収納トランクケース寸法 455(W) × 185(D) × 320(H) mm
総質量 (付属品を含む) 約8.0kg
【付属品】
振動センサ P12SC 感度:10pC/(m/s²)
 固定マグネット:KM-025C (吸着力:100N)
 接続ケーブル:LN-041-025 (2.5mストレート)
低速用振動センサ V10L 感度:0.5mV/µm
 固定マグネット:MB-B (V型、吸着力:800N)
 接続ケーブル:低速振動センサ用ケーブル(2.5m)
※低速用振動センサ V10Lは、低速バランシングに特化したセンサです。
 バランシング以外の振動測定には使用できません。
回転センサ SFS-N41 (ケーブル2.0m付)
 固定マグネット:DG1030 (吸着力:800N)
 取扱説明書付
ACアダプタ 国内仕様:UN312-5920 (DC5.9V 2A) プラグ形状:Aタイプ
海外仕様:UI318-06 (DC6V, 2.8A) プラグ形状:Aタイプ (ACコード変換方式※)
※Aタイプ以外のACコードはお客さまにてご用意ください。
全円分度器 822-0001 (ø15cm)
バランサ取扱説明書 CD-ROM (簡易マニュアル冊子付)
【オプション】
開角計算釣合わせ バランス駒によるバランス修正機能 (G:1面、GW:2面)
振動入力ch数 4ch, 6chから選択可能
多面測定オプション 振動センサ P12SC + 振動センサケーブル LN-041-025
