一般回転体&超精密機械用フィールドバランサ

SB-8806RBシリーズは、バッテリ駆動タイプのフィールドバランサ。出張や工場内の持ち運びに便利です。

用途

・NC旋盤、高速金型加工機、高速スライサ、ダイシングソ一、内面研削盤、木工機械、粉砕機、ブロア、ポンプ、コンプレッサといったあらゆる回転機械
・研削盤(平面研削盤、成形研削盤、センタレス研削盤、円筒研削盤)もオプションで修正可能

機能

≪バランシング機能≫
 ・一定速釣合わせ
 ・開角計算釣合わせ(オプション)

≪振動分析機能≫
 ・調和振動分析
 ・アンバランス振動分析
 ・オーバーオール振動記録(オプション)
 ・FFTアナライザ&時間波形(オプション)

型式バリエーション

主な特長

小型軽量で出張・工場内の持ち運びに便利

・バッテリ駆動で連続3時間駆動可能(スリープモード適用時)


スピーディで高精度な1〜2面のバランシング 一定速動画解説

・任意の一定回転数でバランシングするタイプ
・2面同時計測・表示により、計測スピードは約4倍(当社比)
・400,000min–1 まで分解能0.001μmの高精度でバランシング


わずらわしい修正おもりの調整を軽減 new!

・あらかじめ登録した最大8種の修正おもりを利用し、最適な分力修正結果を出力。
バランシング作業がさらに効率的になります。


JIS B 0905による合否判定機能 new!

・測定値と許容値を比較して合否判定を表示します。


CCLD型/電荷型センサを選択可能 new!

・従来の電荷出力型センサに加え、CCLD出力型センサも選択可能になりました。
ケーブルが長く揺れやすい環境下では、ケーブルノイズの少ないCCLD型が有効です。


使いやすさ + 高精度

・操作性と振動検出精度を改善(当社比5倍)
・画面を画像データとしてmicroSDに保存
・オーバーオール振動計やFFTアナライザを搭載可能(オプション)


開角計算によるバランス修正方式に対応 開角計算動画解説

・研削砥石のバランス修正だけでなく、一般回転機械にバランス駒の機構を設ける事により、現場での修正ウェイト作りを省いて、バランス修正が可能です。(G:1面 / GW:2面修正に対応)
 ※オプション機能です。


主なオプション

・FFTアナライザ ※「時間波形」測定機能付
・オーバーオール振動記録
・開角計算釣合せ(砥石のバランス修正その他)
・多面測定用振動センサ+ケーブル


ご購入前のレンタルがお得です 計測器レンタル

CCLD出力型センサに対応

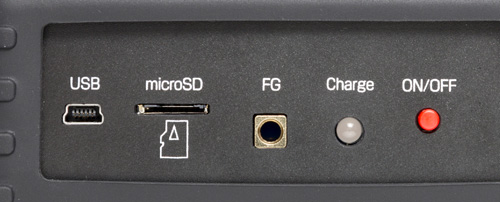

mini-Bタイプコネクタ:
PCとの通信で測定データを送信
microSDカードスロット:
microSDに測定データを保存

トランクケースに収納
外寸:385(W)×120(D)×255(H)
総質量:約4.5kg

型式について 操作手順
カタログダウンロード(外部サイトへ移動します)
梱包重量・サイズ
技術資料

SB-7707RB 仕様詳細

【測定回転数:標準】 【測定回転数:高速】 【測定回転数:超高速】 【測定回転数:低速】
型式 SB-8806RRHRSRLB-
【測定範囲】
対象ワーク 剛性ロータ・砥石
測定回転数 180min–1 〜 61,000min–1 180min–1 〜 120,000min–1 180min–1 〜 400,000min–1 60min–1 〜 61,000min–1
測定回転分解能 1 min–1
振動分解能 0.001µm
振動入力ch数 2ch
測定方式 一定速測定
修正面数 1〜2面
【修正方式】
極座標修正 0°〜359° (角度分解能:1°)
分力修正 3〜50分力
修正重り 付加 / 削除
【振動分析機能】
アンバランス振動分析 時系列的なアンバランス振動ベクトルの記録
調和振動分析 高調波成分の分析
FFTアナライザ (オプション) 周波数分析機能 (時間波形測定機能を含む)
OverAll 振動計 (オプション) Acc. Peak / Acc. RMS / Acc. C.F. / Vel. RMS / Disp. EQP (測定範囲 Acc:0.1〜40m/s²)
OverAll 振動モニタ 非装備
【その他】
USB通信ポート mini-Bタイプ (PCへのデータ転送、画面のハードコピー)
microSDカードスロット 標準装備 (microSD HCまで対応)
偏心補正機能 標準装備
測定レンジ切換 全自動
登録データ保存数 30個
液晶モニタ 5.7インチTFTカラー液晶 (LEDバックライト方式) / タッチパネル
電源電圧 Li-Ion電池 (連続使用時間:約3時間 ※スリープモード適用時)
ACアダプタ:AC100〜240V ±10% 50/60Hz
使用環境 気温:10〜40℃・湿度:20〜80%RH (非結露)
本体寸法 187.5(W) × 53.5(D) × 130(H) mm
本体質量 約0.8kg
収納トランクケース寸法 385(W) × 120(D) × 255(H) mm
総質量 (付属品を含む) 約4.5kg
【付属品】
振動センサ ※1と2のいずれかを選択
1) 電荷出力型センサ:P12SC 感度:10pC/(m/s²)
接続ケーブル:LN-041-025 (2.5mストレート)
固定マグネット:KM-025C (吸着力:100N)
2) CCLD出力型センサ:SA-02-D025 感度:10mV/(m/s²)
防水/防塵タイプ(IP57) 絶縁機能付き
接続ケーブル:LN-041-V (センサ一体型 2.5mストレート)
固定マグネット:KM-025C(吸着力:100N)
低速用振動センサ V10L 感度:0.5mV/µm
 固定マグネット:MB-B (V型、吸着力800N)
 接続ケーブル:低速振動センサ用ケーブル(2.5m)
※低速用振動センサ V10Lは、低速バランシングに特化したセンサです。
 バランシング以外の振動測定には使用できません。
回転センサ SFS-N41(ケーブル2m付)
固定マグネット:NF2021(吸着力:320N)
取扱説明書付
ACアダプタ 国内仕様:UN312-5920 (DC5.9V, 2A) プラグ形状:Aタイプ
海外仕様:UI318-06 (DC6V, 2.8A) プラグ形状:Aタイプ (ACコード変換方式※)
※Aタイプ以外のACコードはお客様にてご用意ください
全円分度器 822-0001 (ø15cm)
バランサ取扱説明書 CD-ROM (簡易マニュアル冊子付)
【オプション】
開角計算釣合わせ バランス駒によるバランス修正機能 (G:1面、GW:2面)
FFTアナライザ 周波数分析機能(時間波形測定機能を含む)
OverAll振動計 Acc. Peak / Acc. RMS / Acc. C.F. / Vel. RMS / Disp. EQP (測定範囲 Acc:0.1〜40m/s²)
多面測定オプション 振動センサP12SC+振動センサケーブルLN-041-025
または
振動センサSA-02-D025+振動センサケーブルLN-041-V
