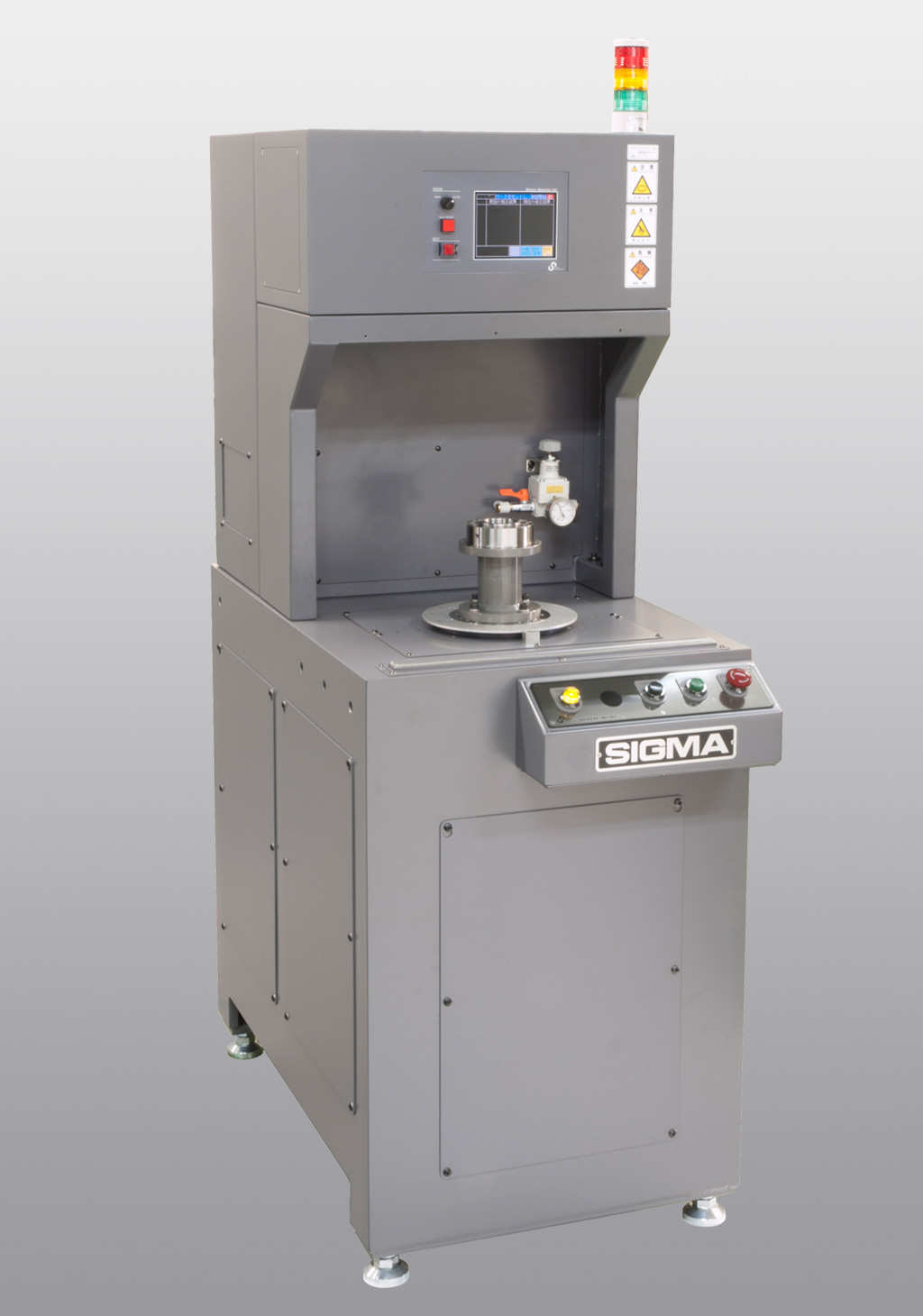

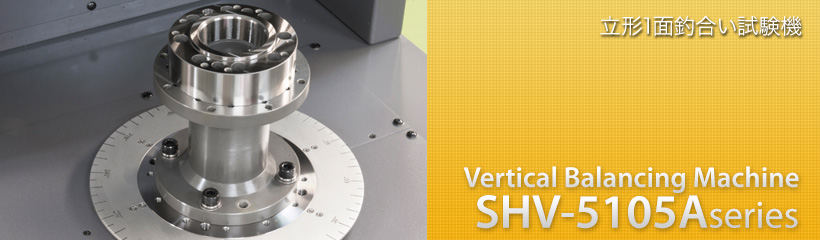

工作機械主軸等のアンバランスを効率的に測定する釣合い試験機です。
・ロータ最大質量 :5kg
・最大外径 :ø150mm
・把握方式（アダプタ） :はめ込みビス固定方式
・試験回転数 :1,000〜2,000min-1
・測定面数 :1面
・到達最小比不釣合い:1.0μm
スピンドル用精密部品、ファン、プーリ、ギヤ、回転ブラシ等
主な特長
アダプタ交換で異径ワークにも対応
ワーク種ごとにアダプタを交換することで、様々な軸径（穴径）に対応します。
PCへのデータ転送機能
USBポートを搭載しているので、PCへ測定データの転送ができます。データ管理にご活用いただけます。
グラフィカル表示で簡単操作
5.7インチカラー液晶タッチパネル
小型省スペース
無駄を徹底的に排除したコンパクト設計
SHV-5105A仕様表
| 型番 | SHV-5105A | |
|---|---|---|
| 試験体 | 最大質量 | 5kg |
| 最大外径 | ø150mm | |
| 機構部 | 駆動電動機 | ACサーボモータ 1.0kW |
| 把握方式（アダプタ） | はめ込みキー方式 | |
| 試験回転数 | 1,000〜2,000min-1 | |
| 振動架台 | ハードタイプ | |
| 計測部 | 測定面数 | 1面 |
| 到達最小比不釣合い | 1.0µm | |
| 表示器 | 5.7インチTFTカラー液晶タッチパネル | |
| 最小表示不釣合い | 0.01g | |
| 表示方式 | 極座標表示および分力（3〜99）表示（修正おもりは付加/削除を任意に選択可能） | |
| ワークデータ記憶数 | 50個（但しUSBメモリを追加することで無制限） | |
| 合否判定 | 管理値設定による合否判定機能 | |
| データ通信 | USBメモリ/USBケーブルによるバランスデータの転送（オプション） | |
| その他 | 電源電圧 | 三相200V ±10% |
| 装置寸法 | 550mm（W）×970mm（D）×1,681mm（H） | |
| 装置質量 | 約480kg | |
