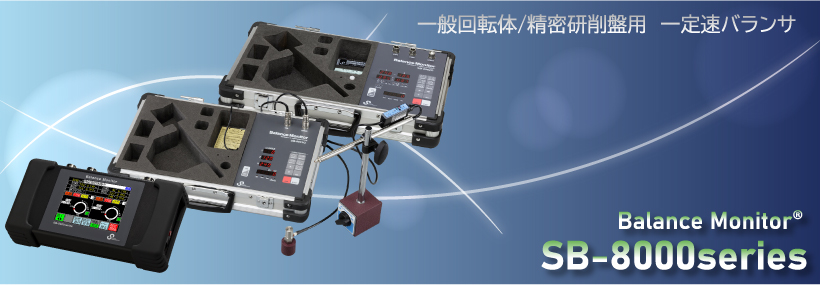

使いやすさを徹底追求し、コンパクトなサイズに設計されたバランス測定器のベストセラー機。目的に合わせてお選びいただけます。
1.研削盤向け。トランク一体型で軽量コンパクトタイプ。
2.大型7セグLED表示でバランス修正手順やコマ角度、変位量をリアルタイム表示。
3.専用タッチキー採用で簡単操作。
1.一般回転体向け。トランク一体型で軽量コンパクトタイプ。
2.大型7セグLEDに手順や位相・振幅等の測定結果を2面まで表示。
3.専用タッチキーで簡単操作。
1.手のひらサイズの超小型軽量タイプ。
2.タッチパネル式カラー液晶でグラフィカル表示。
3.バッテリ駆動で、屋外や広い工場など電源のない所で使用可。
4.最高測定回転数 61,000min-1まで可能。
5.USBポート・microSDカードスロット装備
1.手のひらサイズの超小型軽量タイプ。
2.バッテリ駆動で、屋外や広い工場など電源の無い所で使用可。
3.タッチパネル式カラー液晶
4.USBポート・microSDカードスロット装備
・研削盤（平面研削盤、成形研削盤、センタレス研削盤、円筒研削盤）
・NC旋盤、高速金型加工機、高速スライサ、ダイシングソ一、内面研削盤、木工機械、粉砕機、ブロア、ポンプ、コンプレッサといったあらゆる回転機械
≪バランシング機能≫
・一定速釣合わせ
・開角計算釣合わせ(オプション)
≪振動分析機能≫ ※8002RBのみ
・調和振動分析
・アンバランス振動分析
主な特長
砥石バランス修正の導入効果
・砥石のアンバランスを抑える事で、研削抵抗が安定
・研削抵抗を抑えると研削面粗さが改善されるので加工精度が向上
・砥石の偏磨耗がなくなり、砥石寿命の延長
測定精度が極めて高い
・シグマ独自の多変量解析方式を採用し、分解能0.001μmという高精度で修正可能です。
位相・振幅を2面まで表示
・大型7セグLEDで手順や測定結果を表示（8001G/8002R）
・カラー液晶タッチパネルでグラフィカルに表示（8001GB/8002RB）
・感度切替えはオートレンジで、面倒な切替え操作が不要。
スピーディで正確な修正が可能
・専用タッチキーを採用した分かりやすい操作（8001G/8002R）
・極座標・分力修正がワンタッチ切替え表示可能
・測定時間が極めて早い（当社比で約4倍）
高速回転機械の修正が可能
・特に1,000min-1を超える領域で多変量解析の威力を発揮し、他方式の追随を許しません。
振動分析機能
・アンバランス振動分析
・調和振動分析
USBポート
・パソコンに測定データ(Excel)を転送し、検査結果の管理・レポート作成が容易です。（8001GB/8002RB）
開角計算によるバランス修正方式に対応
・研削砥石のバランス修正だけでなく、一般回転機械にバランス駒の機構を設ける事により、現場での修正ウェイト作りを省いて、バランス修正が可能です。（8002RGB:1面修正）
トランク一体型（8001G/8002R）
外寸：385（W）× 120（D）×255（H）
総質量：約5kg
トランクケースに収納（8001GB/8002RB）
外寸：385（W）× 120（D）×255（H）
総質量：約4.3kg
SB-8000シリーズ 仕様詳細
| 【SB-8001G】 【SB-8001GB】 【SB-8002R】 【SB-8002RB】 | |
|---|---|
| 型式 | SB-8001G8001GB8002R8002RB |
| 【測定範囲】 | |
| 対象ワーク | 砥石（精密研削盤） 砥石（精密研削盤） 剛性ロータ 剛性ロータ・砥石（G：1面） |
| 測定回転数 | 180min–1 〜 10,000min–1 180min–1 〜 61,000min–1 180min–1 〜 61,000min–1 180min–1 〜 61,000min–1 |
| 測定回転分解能 | 1 min–1 |
| 振動分解能 | 0.001µm |
| 振動入力ch数 | 1ch 1ch 2ch 2ch |
| 測定方式 | 一定速測定 |
| 修正面数 | 1面 1面 1～2面 1～2面 |
| 【修正方式】 | |
| 極座標修正 | 0°〜359° (角度分解能：1°) |
| 分力修正 | 3〜50分力 |
| 修正重り | 付加 / 削除 |
| 開角計算釣合わせ | 等重量のウェイ卜（2個または3個を選択可能）を利用して、開角計算による1面修正をします。 |
| 開角計算釣合わせ(オプション) | 等重量のウェイ卜（2個または3個を選択可能）を利用して、開角計算による1面修正をします。 |
| 【振動分析機能】 | |
| アンバランス振動分析 | 非装備 時系列的なアンバランス振動ベクトルの記録 |
| 調和振動分析 | 非装備 高調波成分の分析 |
| FFTアナライザ | 非装備 |
| OverAll 振動計 | 非装備 |
| 時間波形 | 非装備 |
| 【その他】 | |
| USB通信ポート | 非装備 mini-Bタイプ (PCへのデータ転送、画面のハードコピー) |
| microSDカードスロット | 非装備 標準装備 (microSD HCまで対応) |
| 表示器 |
7セグメントLED（修正角度・質量・振動変位・回転数） LED ランプ（測定条件・動作表示） 3.5インチTFTカラー液晶 タッチパネル対話方式・タッチペン付属 |
| 使用言語 | 日本語のみ 日本語/英語を選択可能 |
| 電源電圧 |
AC駆動 ACアダプタ：AC100〜240V ±10% 50/60Hz ※海外でご使用の場合は、ACコード交換方式のACアダプタをご利用ください。 その場合は「E」を、型式の最後に付記してください。（SB-8001GE） プラグ形状はAタイプ(日本仕様)を標準装備しています。 AC駆動 ACアダプタ：AC100〜240V ±10% 50/60Hz バッテリ駆動 Li-Ionバッテリ（駆動時間：約3時間 ※スリープモード適用時） ※海外でご使用の場合は、ACコード交換方式のACアダプタをご利用ください。 その場合は「E」を、型式の最後に付記してください。（SB-8001GBE） プラグ形状はAタイプ(日本仕様)を標準装備しています。 AC駆動 ACアダプタ：AC100〜240V ±10% 50/60Hz ※海外でご使用の場合は、ACコード交換方式のACアダプタをご利用ください。 その場合は「E」を、型式の最後に付記してください。（SB-8002RE） プラグ形状はAタイプ(日本仕様)を標準装備しています。 AC駆動 ACアダプタ：AC100〜240V ±10% 50/60Hz バッテリ駆動 Li-Ionバッテリ（駆動時間：約3時間 ※スリープモード適用時） ※海外でご使用の場合は、ACコード交換方式のACアダプタをご利用ください。 その場合は「E」を、型式の最後に付記してください。（SB-8002RBE） プラグ形状はAタイプ(日本仕様)を標準装備しています。 |
| 使用環境 | 気温：5〜40°C・湿度：20〜80％RH（非結露） 気温：10〜30°C・湿度：20〜80％RH（非結露） |
| 本体寸法 | 385（W）× 120（D）× 255（H）mm（トランク一体型） 180（W）× 100（D）× 45（H）mm |
| 本体質量 | 約4.3kg（付属品を含む総質量） 約5.0kg（付属品を含む総質量） 約0.35kg |
| 収納トランクケース寸法 | 385（W）× 120（D）× 255（H）mm |
| 総質量 (付属品を含む) | 約4.3kg |
| 【付属品】 | |
| 振動センサ |
P12SC 感度：10pC/（m/s²） 接続ケーブル：LN-041-025（2.5mストレート） 固定マグネット：KM-025C（吸着力：100N） |
| 回転センサ |
SFS-N41F（ケーブル2m付） 固定マグネット：MB-B（吸着力：800N） 取扱説明書付 SFS-N41（ケーブル2m付） 固定マグネット：NF2021（吸着力：320N） 取扱説明書付 |
| ACアダプタ |
国内仕様：UI312-1210 (DC12V, 1A) プラグ形状：Aタイプ 海外仕様：UNI312-1210 (DC12V, 1A) プラグ形状：Aタイプ (ACコード変換方式※) ※Aタイプ以外のACコードはお客様にてご用意ください 国内仕様：UN312-5920 (DC5.9V, 2A) プラグ形状：Aタイプ 海外仕様：UI318-06 (DC6V, 2.8A) プラグ形状：Aタイプ (ACコード変換方式※) ※Aタイプ以外のACコードはお客様にてご用意ください |
| 全円分度器 | 822-0001 (ø15cm) |
| バランサ取扱説明書 | CD-ROM |
| 【オプション】 | |
| 開角計算釣合わせ | バランス駒によるバランス修正機能 (G：1面) |
| 振動センサ用Vマグネット | NF0037 |
| 振動・回転センサ用延長ケーブル | 2.5ｍ、5ｍ、10ｍ、20ｍ、30ｍ |
| 2面修正用オプション |
振動センサP12SC＋振動センサケーブルLN-041-025 ※2面修正を行う場合に必要です。 |
